夜空を見上げると、時折、流れ星が私たちを魅了します。それらの多くは、地球にたどり着くことなく燃え尽きてしまいますが、稀に地表に落下し、私たちに宇宙の神秘を届けてくれることがあります。隕石、それはまさに宇宙からの贈り物です。そして、その隕石の中には、息をのむほど美しい模様を宿しているものがあります。それが、今回ご紹介する「ウィドマンシュテッテン構造」です。本記事では、この不思議な模様の定義から形成メカニズム、観察方法、そして科学的・文化的な重要性まで、幅広く解説していきます。
ウィドマンシュテッテン構造とは？その基本的な定義と特徴

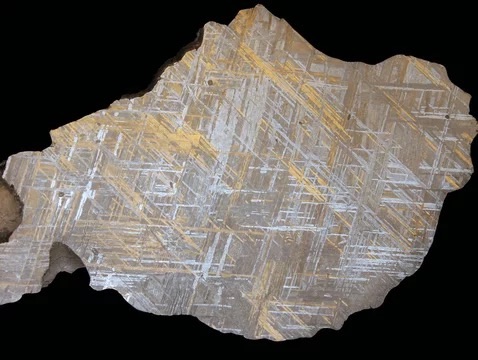

ウィドマンシュテッテン構造は、主に鉄とニッケルを豊富に含む隕石、特にオクタヘドライト（八面体晶隕鉄）と呼ばれる種類に見られる独特の結晶構造です。これらの隕石を切断し、表面を丁寧に研磨した後、酸で処理すると、まるで雪の結晶のような、あるいは幾何学的な模様が浮かび上がります。 この模様は、三角形や平行四辺形が規則的に並んだ格子状に見えることが特徴です。

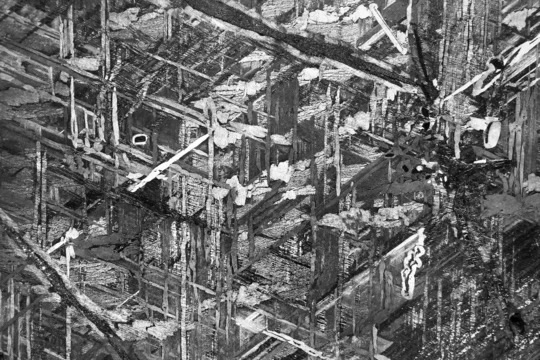

この特別な模様は、カマサイトとテーナイトという二つの鉱物からなる帯状の組織（ラメラ）が複雑に入り組んで構成されています。カマサイトは鉄を主成分とし、ニッケルの含有量が比較的少ない鉱物です。一方、テーナイトはニッケルの含有量が多く、酸に対して溶けにくい性質を持っています。これらの鉱物が、数百万年という長い時間をかけてゆっくりと冷却される過程で分離し、成長することで、あの独特の模様が形成されるのです。異なる種類の鉱物が規則的に配列することで、視覚的に非常に魅力的な模様が生まれると考えられます。この現象は、地球上では通常見られない特殊な冷却条件によってのみ起こり得ます。また、模様の形状や大きさは、隕石の種類や、冷却速度のわずかな違いによって変化することが知られています。
なぜ重要なのか？科学的、文化的な視点から解説
ウィドマンシュテッテン構造は、単に美しいというだけでなく、科学的にも非常に重要な意味を持っています。まず、この構造は地球上の自然な鉄には見られないため、隕石が本物であることの強力な証拠となります。 現在の科学技術では、この複雑な模様を人工的に作り出すことは不可能であるため、もしウィドマンシュテッテン構造が確認されれば、その物体が宇宙から来た本物の隕石であると断定できるのです。
さらに、ウィドマンシュテッテン構造の形成には、非常に長い時間をかけたゆっくりとした冷却が必要であることから、隕石がかつて存在していた大きな天体の内部、核の部分で形成されたと考えられています。つまり、この模様を調べることで、隕石の起源や、かつて存在した天体の冷却過程といった、宇宙の歴史や太陽系の形成に関する貴重な情報を得ることができるのです。まさに、ウィドマンシュテッテン構造は、宇宙からのメッセージを秘めた、科学的な研究対象としての非常に高い価値を持っていると言えるでしょう。
ウィドマンシュテッテン構造はどのようにして生まれるのか？形成メカニズムを徹底解説
あの神秘的な模様は、一体どのようにして形成されるのでしょうか？その鍵を握るのは、想像を絶するほどゆっくりとした冷却速度と、鉄とニッケルの絶妙なバランスです。
鍵を握る冷却速度：数百万年単位のドラマ
ウィドマンシュテッテン構造が形成されるためには、数万年、あるいは数百万年という途方もない時間をかけて、わずか1℃程度ずつゆっくりと冷却されるという、地球上では考えられないほどの特殊な環境が必要です。 この超低速の冷却によって、高温で均一に混ざり合っていた鉄とニッケルの原子が、時間をかけてゆっくりと分離し、それぞれ安定した結晶構造へと成長していきます。 地球上では、このような極めて遅い冷却速度を実現することは非常に困難であり、これがウィドマンシュテッテン構造が隕石特有の模様である理由の一つです。この気の遠くなるような時間をかけた冷却こそが、ウィドマンシュテッテン構造という宇宙のドラマを生み出す原動力なのです。
材料組成：鉄とニッケルの絶妙なバランス
ウィドマンシュテッテン構造の形成には、材料の組成も非常に重要です。主成分は鉄とニッケルの合金、すなわち隕鉄です。特に、ニッケルの含有量が約6%から14%程度の範囲にあるオクタヘドライト型隕鉄において、この構造は顕著に現れます。隕鉄は、ニッケルの含有量によってヘキサヘドライト、オクタヘドライト、アタキサイトといった構造的な分類がされており、ウィドマンシュテッテン構造は主にオクタヘドライトに見られます。鉄とニッケルのこの絶妙な比率が、ウィドマンシュテッテン構造という特徴的な模様を生み出すための鍵となるのです。
ウィドマンシュテッテン構造の形成は、Fe–Ni 相図に従い、特定の冷却速度のもとでカマサイト相とテーナイト相が分離することによって発生します。Fe–Ni 二元系における相平衡を決めるギブス自由エネルギーは、一般に次の式で表されます。
ここで、
：エンタルピー
：絶対温度
：エントロピー
カマサイト相とテーナイト相の形成条件
相平衡では、カマサイト（α相）とテーナイト（γ相）のギブス自由エネルギーが等しくなります。したがって、相変化は次の条件が成立する温度
において起こります。
この条件が満たされることで、ゆっくりとした冷却過程において両相の界面が成長し、特徴的なウィドマンシュテッテン構造が形成されます。
鉄隕石における形成
鉄隕石が高温の状態からゆっくりと冷却される際、まずテーナイトというニッケルと鉄の固溶体が形成されます。その後、冷却が進むにつれて、このテーナイトの結晶構造の中で、ニッケルの含有量が少ないカマサイトが特定の方向に沿って析出していきます。この析出が規則的に繰り返されることで、カマサイトとテーナイトが交互に並んだ帯状組織、すなわちウィドマンシュテッテン構造が形成されるのです。
チタン合金における形成
驚くべきことに、ウィドマンシュテッテン構造は隕石だけでなく、特定の条件下では他の金属材料にも現れることがあります。例えば、チタン合金においても、相転移温度を超える高温に加熱した後、適切な速度で冷却すると、ウィドマンシュテッテン構造に類似した組織が形成されることが研究されています。 チタン合金の場合、この構造はマルテンサイトという組織と関連していることが多く、鉄隕石のものとは形状が大きく異なります。また、チタン合金におけるウィドマンシュテッテン構造は、材料の強度や延性、クリープ特性といった性能に影響を与える可能性があるため、材料科学の分野で重要な研究対象となっています。
ウィドマンシュテッテン構造が顔を出す材料たち

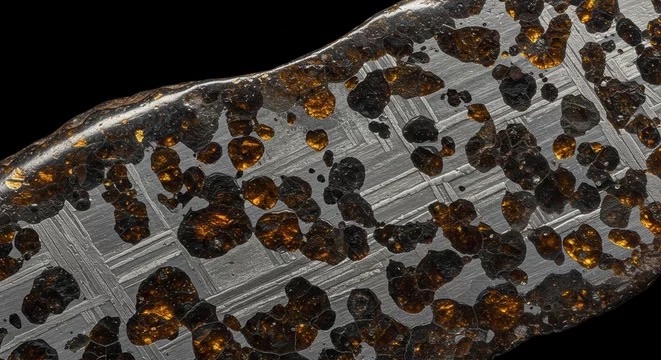

ウィドマンシュテッテン構造が観察される主な材料は、やはり鉄隕石です。 中でも、ナミビアで発見されたギベオン隕石は、美しいウィドマンシュテッテン構造を持つことで非常に有名です。また、スウェーデンで発見されたムオニナルスタ隕石は、他の隕石よりもさらにくっきりと模様が現れると言われています。中国のアルタイ地区で発見されたアルタイ隕石も、その美しいウィドマンシュテッテン構造で知られています。 これらの隕石は、それぞれの母天体の組成や冷却履歴の違いによって、模様の細かさや形状に微妙な違いが見られると考えられています。
一方、鉄鋼材料においても、特殊な条件下ではウィドマンシュテッテン構造に類似した組織が形成される可能性が示唆されています。しかし、これは隕石のように一般的な現象ではなく、地球上の通常の鉄では通常見られないものです。
さらに、前述の通り、チタン合金においても熱処理によってウィドマンシュテッテン構造が発現することが研究されています。 チタン合金におけるこの構造は、材料の特性を制御する上で重要な役割を果たすため、隕石とは異なる目的で注目されています。
ウィドマンシュテッテン構造が材料の特性に与える影響
ウィドマンシュテッテン構造は、材料の微細組織の一部として、その特性に様々な影響を与えることが知られています。特にチタン合金においては、ウィドマンシュテッテン構造の形態や分布が、材料の強度や延性といった機械的特性に影響を与える可能性が研究されています。また、冷却速度の違いが、ウィドマンシュテッテン組織を持つ材料のクリープ特性に影響を与えることも報告されています。これは、結晶のサイズや形状、配向などが材料の変形や破壊の挙動に影響を与えるためと考えられます。
ウィドマンシュテッテン構造はその独特の美しさから、隕石ジュエリーや工芸品の素材としても利用されています。高級腕時計の文字盤に隕石が使用されることもあり、その特徴的な模様がデザインの重要な要素となっています。さらに、ウィドマンシュテッテン構造を持つ隕石に含まれるテトラテーナイトという鉱物が、高い磁気特性を持つことから、次世代のハードディスク材料としての応用も期待されています。
ウィドマンシュテッテン構造発見の歴史を紐解く
ウィドマンシュテッテン構造は、一般的にはオーストリアの印刷業者であり科学者でもあったアロイス・フォン・ベッカー＝ウィドマンシュテッテンが1808年に発見したとされています。 しかし、実際にはその数年前の1804年に、ナポリにいたG.トムソンという科学者が、隕石を硝酸に浸して錆を落とそうとした際に、この構造を先行して発見し、フランス語の論文で発表していました。 トムソンはその後1806年に早逝し、英語での論文発表が遅れたため、ウィドマンシュテッテンの名前が広く知られることになったと考えられています。 現在では、この発見の経緯を考慮し、ウィドマンシュテッテン構造を「トムソン構造」と呼ぶことを提唱する研究者もいます。
ウィドマンシュテッテン構造の研究は、単に隕石の分類や起源を解明するだけでなく、高温からの徐冷による金属組織の変化という重要な概念を材料科学や冶金学にもたらしました。隕石という特別な材料を通して得られた知識が、地球上の金属材料の研究にも影響を与えた可能性は十分に考えられます。
ウィドマンシュテッテン構造の観察方法

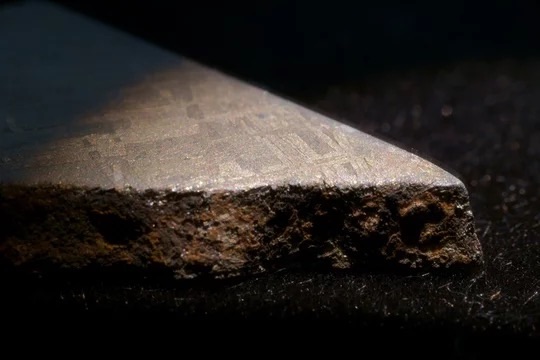

ウィドマンシュテッテン構造を観察するためには、まず隕石を適切な大きさに切断する必要があります。 次に、表面を滑らかになるまで丁寧に研磨します。 そして、この研磨された表面を硝酸や塩化鉄などの酸で処理する、エッチングという作業を行います。 酸によって、ニッケルの含有量が少ないカマサイトの部分がわずかに溶け出し、ニッケルの多いテーナイトとの間に微細な凹凸が生じます。 この凹凸が光を反射することで、あの特徴的な幾何学模様が私たちの目に見えるようになるのです。

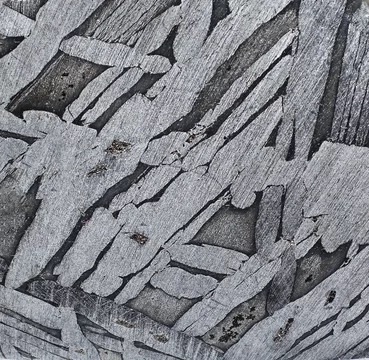

ウィドマンシュテッテン構造は肉眼でも観察できますが、より詳細な構造を観察したり、鉱物の種類や分布を詳しく調べるためには、顕微鏡が用いられます。特に、光電子顕微鏡を用いた研究では、ウィドマンシュテッテン構造における界面の組成や磁気的な特性などが、ナノメートルレベルで明らかにされています。
まとめ：宇宙と地球のロマンを結ぶウィドマンシュテッテン構造の奥深さ
ウィドマンシュテッテン構造は、宇宙の壮大な時間と神秘を感じさせてくれる、まさに自然が作り出した芸術品です。数百万年という長い時間をかけて形成されたその美しい模様は、私たちに宇宙の歴史を語りかけ、隕石が本物であることの証となります。科学的な研究対象としての価値も高く、材料科学の発展にも貢献してきました。夜空から降ってきた小さなかけらの中に宿る、この奥深い魅力いかがでしたか。
